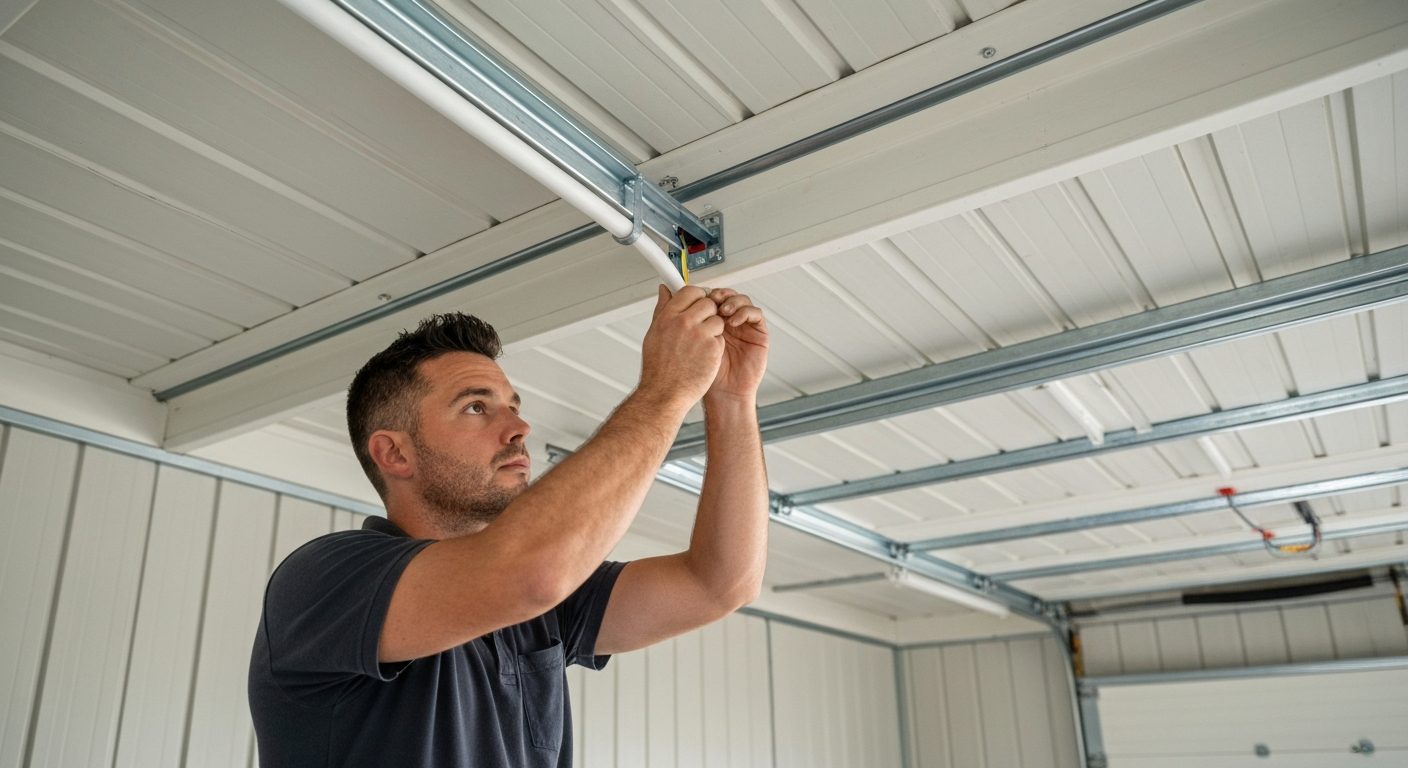

Электропроводка в гараже из сэндвич-панелей — это не то же самое, что проводка в кирпичном или бетонном гараже. Металлическая обшивка сэндвич-панелей является проводником тока, поэтому здесь действуют отдельные правила безопасности. Если сделать «как в обычном гараже» — рискуете получить короткое замыкание или пожар.
В этой статье — пошаговый разбор: от выбора кабеля до заземления панелей и монтажа щитка. Всё объяснено для заказчика, а не для электрика со стажем.
Чем электропроводка в гараже из сэндвич-панелей отличается от обычной
Если вы строите гараж из кирпича или газоблока, проложить кабель можно прямо по стене в штробе или под штукатуркой. В гараже из сэндвич-панелей так делать нельзя. Вот почему.
Металлическая обшивка — проводник тока
Сэндвич-панель — это стальной лист, пенополиуретановый или минераловатный наполнитель, и ещё один стальной лист снаружи. То есть поверхность, к которой вы крепите гофротрубу, является металлом. Если кабель повреждён и касается металлической обшивки — весь корпус гаража окажется под напряжением. Коснулись стены — вас ударит током.
Именно поэтому здесь действует жёсткое правило: кабель прокладывается исключительно внутри защитной ПВХ-трубы или гофрорукава. Без исключений.
Пенополиуретановый наполнитель и пожарная безопасность
Большинство сэндвич-панелей в доступном сегменте заполнены пенополистиролом (ПСБ) или пенополиуретаном (PUR). Оба материала горят или тлеют под воздействием температуры. Если проводка перегрелась или произошло замыкание, тепло от кабеля может начать разогревать наполнитель изнутри — и пожар развивается снаружи незаметно.
Именно поэтому в гаражах из сэндвич-панелей запрещается скрытая прокладка кабеля. Всё должно быть открыто, в защитных трубах, доступно для осмотра и быстрого отключения.
Почему скрытый монтаж запрещён
«Скрытый монтаж» означает, что кабель спрятан внутри конструкции — в стену, перекрытие, потолок. В кирпичном гараже это норма: штробы, изоляция, замазать. В гараже из сэндвич-панелей скрытый монтаж между листами панели — прямой запрет.
Во-первых, вы не сможете заменить кабель без демонтажа панели. Во-вторых, если кабель нагреется, горючий наполнитель вспыхнет изнутри. В-третьих, при касании металлической поверхности есть риск поражения током.
Вывод прост: вся проводка в гараже из сэндвич-панелей — открытая, в жёстких или гибких ПВХ-трубах, поверху стен и потолка.
Что понадобится: материалы и инструменты
Перед монтажом составьте список материалов. Если заказываете гараж у prebuild — мы поможем подобрать перечень под ваш конкретный проект.
Кабель: ВВГнг-LS или NYM
Для гаража подходят два типа кабелей.
ВВГнг-LS — основной выбор. Буквы «нг» означают «не горит», «LS» — с пониженным дымовыделением. Именно такой кабель должен быть в гараже из сэндвич-панелей. Его можно прокладывать в трубах и по поверхности.
NYM (или аналог — ВВГ с наружной оболочкой) — чуть мягче и проще в монтаже. Тоже подходит, но обходится дороже.
Сечения: – Освещение — 1,5 мм². – Розетки (инструменты, зарядки) — 2,5 мм². – Силовое оборудование (компрессор, подъёмник, сварочный аппарат) — 4–6 мм², в зависимости от мощности устройства.
Никакого АППВ (плоского алюминиевого кабеля) и никаких кабелей без маркировки «нг» — это базовое требование пожарной безопасности.
ПВХ-гофротруба и жёсткая ПВХ-труба
Оба варианта допустимы, но для разных участков.
Жёсткая ПВХ-труба (труба для электромонтажа, маркировка ПВХ или ЕТ) — идеальна для прямых участков: вдоль стены, по потолку, горизонтальные трассы. Выглядит аккуратно, хорошо держит форму, проста в креплении.
Гибкая ПВХ-гофротруба (гофрорукав) — для сложных участков: обходы стыков панелей, входы в подрозетники, спуски к розеткам. Там, где нужно обогнуть угол или зайти под углом — гофра незаменима.
Никакой металлической гофры в гараже из сэндвич-панелей. Металлическая гофра сама является проводником и от короткого замыкания вас не защитит — напротив.
Кабель-каналы
Для горизонтальных участков вдоль стен (например, линия розеток у рабочего стола) удобно использовать пластиковые кабель-каналы. Они крепятся саморезами к металлу панели и аккуратно закрывают кабель.
Кабель-канал — не обязательный элемент, но если в гараже есть верстак или стена с несколькими розетками рядом, кабель-канал сделает монтаж аккуратным и позволит легко добавить линию в будущем.
Автоматические выключатели, УЗО, щиток
Минимальный набор щитка для гаража: – Вводной автомат — на весь гараж, за ним всё отключается. – Автомат на освещение — 10 А. – Автомат на розетки — 16 А. – Автомат на силовую линию — 25–32 А (если есть компрессор или сварочный аппарат). – УЗО (или дифференциальный автомат) — обязательно. Защищает от поражения током при утечке. В условиях влажного гаража это не рекомендация, а требование безопасности.

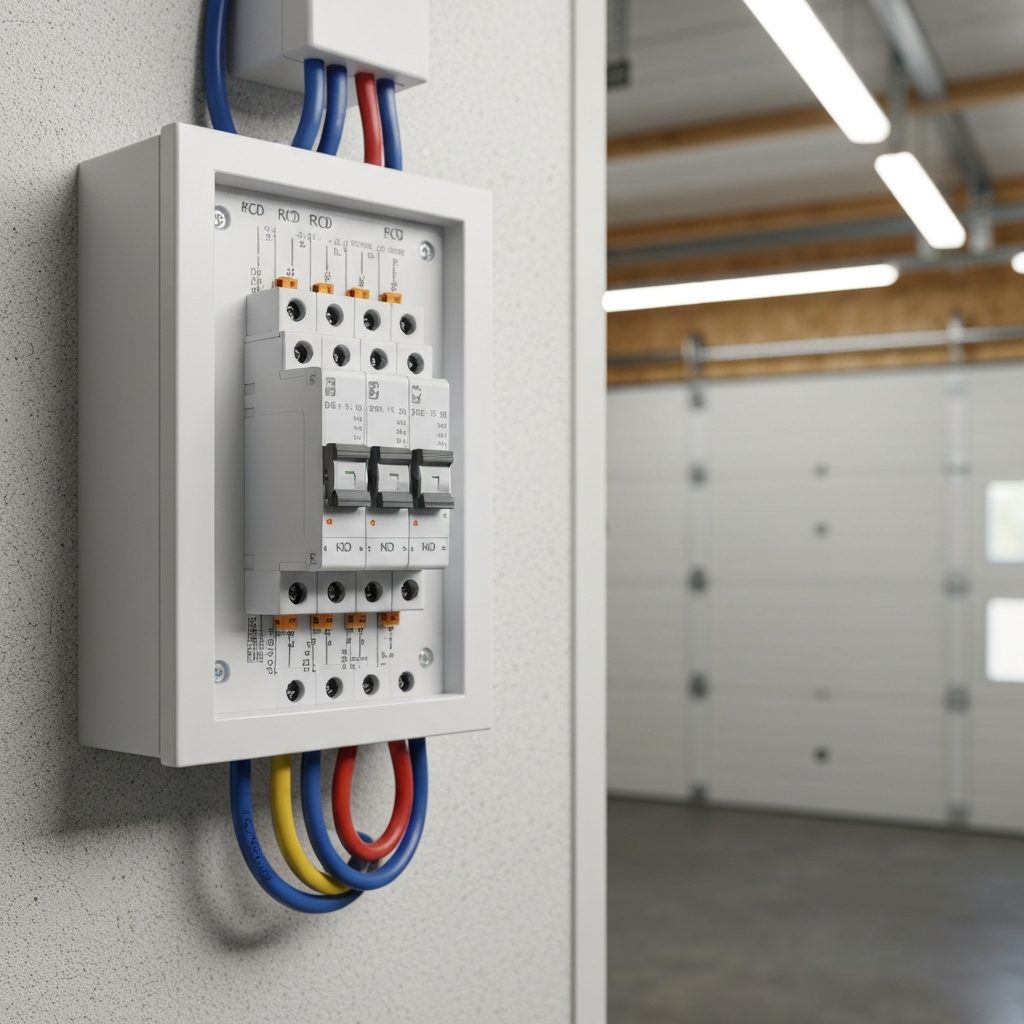

Щиток — металлический или пластиковый, степень защиты не ниже IP44 (защита от брызг). Размещается у входа — чтобы в случае аварии можно было быстро отключить всё.
Схема электропроводки в гараже из сэндвич-панелей
Прежде чем брать инструмент, нарисуйте схему. Не обязательно на бумаге с расчётами — достаточно простого плана: где щиток, где розетки, где светильники, куда идут линии.
Ввод кабеля в гараж
Есть два способа завести кабель из сети в гараж.
Подземный ввод — надёжнее и безопаснее. Кабель прокладывается в земле (на глубине не менее 70 см в защитной трубе или бронекабель), заходит через пол или цоколь. Минус — сложнее в монтаже, но плюс — кабель защищён от повреждений и выглядит аккуратно. Об особенностях фундамента под гараж из сэндвич-панелей — подробнее в нашей статье «Фундамент под гараж из сэндвич-панелей».
Воздушный ввод — проще и дешевле. От столба или дома до гаража протягивается кабель (или провод СИП в изоляции) по воздуху. Минимальная высота — 6 м над дорогой, 3,5 м — над пешеходной зоной. Защита кабеля на вводе в гараж — стальная труба или уголок.
Размещение щитка
Щиток размещается сразу у входа. Удобно — сразу отключить при необходимости. Высота — 1,5–1,7 м от пола (на уровне глаз, легко дотянуться). Крепится к панели через дюбели или саморезы по металлу.
Линии освещения и розеток — отдельные автоматы
Правило простое: освещение и розетки — всегда на разных автоматах. Если сработал автомат на розетки (перегрузка от инструмента), освещение остаётся — вы не окажетесь в темноте в разгар работы.
Типовая схема гаража 3×6 м: – 1 линия освещения: 3–4 светильника по периметру + фонарь над ямой. – 1 линия розеток: 4–6 розеток на высоте 0,9–1,2 м от пола. – 1 силовая линия: для компрессора, сварки или подъёмника.
Отдельная линия для силового оборудования
Компрессор, сварочный аппарат, подъёмник — всё это потребляет большой ток. Если подключить их к той же линии, что и розетки для инструмента, автомат будет постоянно срабатывать.
Решение: отдельная линия от щитка с кабелем 4–6 мм² и автоматом 25–32 А. Эта линия идёт к силовой розетке у рабочего места — и питает только мощный инструмент.
Как правильно проложить кабель по сэндвич-панелям
Это самый важный практический раздел. Здесь подробно — шаги от разметки до подключения.
Разметка трасс
Сначала нанесите трассы на стены и потолок. Используйте отбивочный шнур или уровень. Трассы должны быть строго горизонтальными или вертикальными — это и выглядит аккуратно, и соответствует нормам (легче знать, где кабель, чтобы не просверлить его через год при креплении полки).
Отметьте места: – Щиток — точка отсчёта. – Все розетки (высота 0,9–1,2 м от пола). – Все выключатели (высота 0,8–1,0 м). – Все светильники на потолке. – Распределительные коробки (где линии разветвляются).
Крепление гофротрубы на металлическую поверхность
Сэндвич-панель — металлическая поверхность. Есть три способа крепить трубу.
Саморезы по металлу с пластиковыми клипсами — самый надёжный вариант. Клипса для гофротрубы или жёсткой ПВХ-трубы крепится саморезом 3,5×25 мм к стальной обшивке. Шаг клипс — каждые 40–60 см для жёсткой трубы, каждые 30–40 см для гофры. Просто, дёшево, надёжно.
Промышленный двусторонний скотч 3M (серия 4000 или аналог) — можно использовать для лёгких кабель-каналов, но не для гофры с кабелем. Скотч не держит под весом кабеля и при значительных перепадах температур (а гараж — неотапливаемое помещение) отклеивается.
Специальные клипсы с самосверлящим хвостовиком — удобно, если нет дрели: вкручивается рукой или шуруповёртом прямо в металл без предварительного сверления. Подходит для металла толщиной до 1 мм (наружная обшивка большинства сэндвич-панелей — 0,5–0,6 мм).
Что не использовать: пластилин, пену, любое временное крепление. Труба с кабелем должна быть закреплена навсегда.
Обходы соединений панелей
Стыки между панелями — критическое место. Там есть зазор или уплотнитель. Кабель в гофре нельзя укладывать вплотную к стыку так, чтобы между панелями зажималась труба. При температурном расширении металла труба треснет, а кабель может повредиться.
Как правильно: в месте стыка прокладывайте гибкую гофру с небольшим запасом (петлёй 5–8 см) или обходите стык, перенося трассу на 15–20 см в сторону. Если гофра идёт через отверстие в стыковой рейке — используйте резиновое уплотнение (муфту-уплотнитель), чтобы металл не перетирал пластик.
Ввод труб в подрозетники и распределительные коробки
В гараже из сэндвич-панелей подрозетники крепятся накладным способом (не утапливаются в стену). Это накладные подрозетники или розетки в корпусе с крышкой IP44.
Ввод гофры в подрозетник — через резиновую втулку или переходник-штуцер. Без втулки: при вибрации (от работы компрессора, например) гофра будет перетирать кабель о края отверстия.
Распределительные коробки — тоже накладные, с открывающимися крышками. Маркируйте каждую коробку: «освещение», «розетки», «силовая» — через год будете благодарны себе. Крышки не замуровывайте и не закрывайте насовсем: доступ для осмотра и ремонта — обязателен.
Заземление в гараже из сэндвич-панелей
Заземление в металлическом гараже — тема, о которой молчат все конкуренты. Между тем это важнейший элемент безопасности.
Зачем заземлять металлические панели отдельно
В кирпичном гараже заземление нужно для щитка и металлических корпусов оборудования. В гараже из сэндвич-панелей к этому списку добавляется вся металлическая обшивка стен и потолка.
Почему? Потому что при пробое изоляции кабеля, проложенного в трубе, напряжение может перейти на металлическую поверхность панели через клипсу или точку крепления. Если панель не заземлена — вся поверхность стены окажется под потенциалом, и касание к ней станет смертельно опасным.
Заземлённая панель — при пробое ток уйдёт в землю через PE-проводник, а не через человека.
Контур заземления: материалы и глубина
Стандартный контур заземления для гаража — три металлических штыря (уголок 50×50×5 мм или круглый пруток диаметром 12–16 мм), заглублённых на 2–3 м, соединённых между собой горизонтальным проводником (полоса 40×4 мм или тот же пруток).
Расположение: снаружи гаража, на расстоянии 1 м от фундамента. Штыри забивают в землю и соединяют между собой сваркой или болтовым соединением. От контура до щитка прокладывается медный провод 6–10 мм² или стальная полоса.
Глубина обусловлена тем, что нужно добраться до влажного слоя грунта — там наилучший контакт. Верхний сухой слой (особенно летом) — плохой проводник.
Соединение металлической обшивки между собой и подключение к PE
После того как контур заземления готов и подключён к PE-шине в щитке, нужно соединить между собой все металлические элементы гаража:
- Металлическая обшивка стен и потолка (соединяется проводником 4–6 мм² между панелями в одном из стыков).
- Металлические ворота (соединяются гибким проводником к ближайшей панели — соединение через шарнир не считается надёжным).
- Металлические рейки и Z-профили каркаса.
Все эти элементы через PE-проводник идут к заземляющему контуру. Проверить наличие соединений можно тестером в режиме прозвонки: между любой точкой металлической обшивки и PE-шиной щитка должно быть нулевое сопротивление.
Проверка сопротивления: норма — не более 4 Ом
После монтажа контур заземления проверяется специальным прибором — измерителем сопротивления заземления. Норма для частного потребителя — не более 4 Ом (ПУЭ). Если сопротивление выше — нужно либо добавить штыри, либо улучшить их соединение.
Если вы не уверены в результате — закажите измерение в сертифицированной лаборатории. Это стоит недорого и даёт официальный протокол, который может пригодиться при страховании или аренде.
Освещение и розетки: где и как размещать
Освещение и розетки — то, с чем вы будете иметь дело каждый день. Поэтому стоит продумать расположение один раз и сделать правильно.
Высота розеток и выключателей
Стандартная высота розеток в гараже — 0,9–1,2 м от пола. Это удобно: при работе с инструментом не нужно нагибаться и не нужно тянуться вверх. Силовая розетка для компрессора или подъёмника — может быть ниже, 0,5–0,6 м, чтобы шнур не свисал.
Выключатели — 0,8–1,0 м от пола. Вы включаете и выключаете свет рукой, которая естественно опускается от локтя — именно эта высота.
Все розетки в гараже должны быть класса защиты не ниже IP44 — защита от брызг. Гараж — влажное помещение: мойка пола, мойка машины, влага от снега и дождя.
Количество и мощность светильников
Для нормального освещения гаража 3×6 м нужно не менее 4–6 LED-светильников общей мощностью 100–150 Вт (или равноценный световой поток в люменах: 3000–4500 лм для рабочего пространства).
LED-светильники — оптимальный выбор. Низкое потребление, долгий срок службы, не нагреваются. Используйте промышленные IP44 или IP65 — они рассчитаны на влажную и запылённую среду.
Люминесцентные лампы (трубки Т8) — дешевле при покупке, но потребляют больше и зимой могут гудеть или не запускаться при низких температурах. Для неотапливаемого гаража — не лучший выбор.
Лампы накаливания и галогенные — забудьте. Они нагреваются до 200–300°С и в гараже с горючим наполнителем панелей представляют прямой риск.
Освещение смотровой ямы: 12В и трансформатор
Если в гараже есть смотровая яма, для освещения внутри ямы обязательно используется низковольтное питание — 12В. Это требование безопасности: во влажном замкнутом пространстве 220В смертельно опасны.
Схема: в щитке или рядом с ямой устанавливается понижающий трансформатор 220/12В. От него — кабель к 12В-светильнику в яме (герметичный, с защитным стеклом). Кабель в яме — в защитной трубе или бронекабель.
Использовать обычный 220В-удлинитель в яме — запрещено.
Уличный фонарь над воротами
Удобный, но часто забываемый элемент: уличный фонарь над воротами гаража. Подключается от той же линии освещения или от отдельного автомата, если хотите управлять им независимо.
Требования: IP65 (уличная эксплуатация), LED, лучше с датчиком движения — не нужно думать, выключил ли фонарь при выезде.
Пожарная безопасность при монтаже электрики в металлическом гараже
Гараж — место с повышенным риском пожара: топливо, масла, инструмент с моторами. Поэтому пожарная безопасность в электромонтаже — не формальность.
Выбор негорючих материалов
Всё, что касается проводки, должно иметь маркировку «нг» (не горит) или «нг-LS» (не горит, с пониженным дымовыделением).
- Кабель: ВВГнг-LS или NYM. Никаких кабелей без маркировки нг.
- Трубы: только ПВХ (самозатухающий пластик). Полиэтиленовые гибкие трубы (жёлтые или синие) — не подходят: горят.
- Подрозетники и коробки: должны быть из ПВХ или самозатухающего пластика. Металл — ещё лучший вариант.
УЗО — обязательно или нет
Обязательно. В гараже из сэндвич-панелей и даже в обычном гараже УЗО — не опция, а требование безопасности.
УЗО (устройство защитного отключения) реагирует на утечку тока — ситуацию, когда часть тока идёт не туда (например, через повреждённую изоляцию или через человека). При утечке от 10–30 мА УЗО мгновенно отключает линию. Это спасает от поражения током и от начала пожара от тлеющей изоляции.
Рекомендуемый параметр для гаража: УЗО 30 мА (стандартное бытовое). Для линии смотровой ямы — 10 мА (повышенная защита).
Куда нельзя класть кабель
- Непосредственно по металлической поверхности без защитной трубы.
- Внутрь сэндвич-панели между листами.
- В местах, где кабель зажимается между панелями или металлическими рейками.
- Рядом с горючим (топливопроводы, канистры) без дополнительной защиты.
- Под полом без защитной металлической трубы.
Часто задаваемые вопросы (FAQ)
Можно ли прятать провода внутрь сэндвич-панели?
Нет. Скрытый монтаж кабеля между листами сэндвич-панели — запрещён. Во-первых, наполнитель (пенополиуретан или пенополистирол) горит и тлеет при нагревании. Во-вторых, вы не сможете заменить или проверить кабель без разрушения панели. В-третьих, при повреждении кабеля пожар развивается внутри стены, незаметно.
Сколько автоматов нужно в щитке гаража?
Минимум — три автомата и одно УЗО: освещение (10 А), розетки (16 А), ввод (25–32 А) и УЗО на весь щиток или на каждую группу отдельно. Если есть силовое оборудование (компрессор, подъёмник, сварочный аппарат) — ещё один автомат на 25–32 А. Если есть смотровая яма с освещением — ещё один автомат и отдельное УЗО на 10 мА.
Обязательно ли УЗО в гараже?
Обязательно. Гараж — влажное помещение с металлическими поверхностями и повышенным риском повреждения изоляции. УЗО 30 мА защищает от поражения током и от пожара вследствие утечки. Без УЗО вы подвергаете риску и себя, и строение.
Какую лампу использовать для смотровой ямы?
Только 12В — понижающий трансформатор и 12В-светильник в герметичном корпусе. Использование 220В во влажном замкнутом пространстве ямы — прямая угроза поражения током. Подключать обычный удлинитель или настольную лампу в яму нельзя.
Нужно ли разрешение на подключение гаража к сети?
Это зависит от вашего поставщика электроэнергии и характеристик подключения. Если мощность подключения до 15 кВт (обычный гараж — значительно меньше) и у вас уже есть точка ввода на участке — как правило, достаточно уведомления. Если подключаетесь впервые или нужны новые технические условия от оператора сети — потребуется техническое задание и договор. Уточняйте у вашего поставщика.
Можно ли сделать проводку в гараже самостоятельно?
Можно, если вы понимаете основы электромонтажа и соблюдаете правила безопасности. Открытая прокладка кабеля в ПВХ-трубах, с правильным заземлением и УЗО — это не сверхсложно. Но если есть сомнения в заземлении, вводе или схеме — лучше пригласить электрика хотя бы для проверки и измерения сопротивления заземления. Ошибки в заземлении и схеме щитка — самые опасные.
Что делать, если нет заземления на участке?
Сделать собственный контур заземления — три штыря в земле, соединённые между собой. Это небольшая работа: при наличии уголка и кувалды или ручного ударника делается за полдня. Альтернатива — использовать систему TN-C-S (если у вашего поставщика есть PE-проводник в сети) и заземлить от него. Уточняйте у поставщика электроэнергии.
Сколько стоит сделать проводку в гараже?
Стоимость зависит от размера гаража, количества линий, типа щитка и наличия смотровой ямы. Рассчитаем под ваш конкретный проект — оставьте заявку, и мы разберём ваш случай за 1 рабочий день.
