Електропроводка в гаражі зі сендвіч-панелей — це не те саме, що проводка у цегляному або бетонному гаражі. Металева обшивка сендвіч-панелей є провідником струму, тому тут діють окремі правила безпеки. Якщо зробити «як у звичайному гаражі» — ризикуєте отримати коротке замикання або пожежу.
У цій статті — покроковий розбір: від вибору кабелю до заземлення панелей і монтажу щитка. Все пояснено для замовника, а не для електрика зі стажем.
Чим електропроводка в гаражі зі сендвіч-панелей відрізняється від звичайної
Якщо ви будуєте гараж із цегли або газоблоку, прокласти кабель можна прямо по стіні в штробі або під штукатуркою. У гаражі зі сендвіч-панелей так зробити не можна. Ось чому.
Металева обшивка — провідник струму
Сендвіч-панель — це сталевий лист, пінополіуретановий або мінераловатний наповнювач, і ще один сталевий лист зовні. Тобто поверхня, до якої ви кріпите гофротрубу, є металом. Якщо кабель пошкоджений і стикається з металевою обшивкою — весь корпус гаражу опиниться під напругою. Ви торкаєтесь стіни — вас б’є струм.
Саме тому тут діє жорстке правило: кабель прокладається виключно всередині захисної ПВХ-труби або гофрорукава. Без винятків.
Пінополіуретановий наповнювач і пожежна безпека
Більшість сендвіч-панелей у доступному сегменті заповнені пінополістиролом (ПСБ) або пінополіуретаном (PUR). Обидва матеріали горять або тліють під впливом температури. Якщо проводка перегрілася або сталося замикання, тепло від кабелю може почати розігрівати наповнювач зсередини — і пожежа розвивається зовні непомітно.
Саме тому в гаражах зі сендвіч-панелей забороняється прихована прокладка кабелю. Все має бути відкрито, у захисних трубах, доступно для огляду та швидкого від’єднання.
Чому прихований монтаж заборонений
«Прихований монтаж» означає, що кабель заховано всередину конструкції — в стіну, перекриття, стелю. У цегляному гаражі це норма: штроби, ізоляція, замазати. У гаражі зі сендвіч-панелей прихований монтаж між листами панелі — пряма заборона.
По-перше, ви не зможете замінити кабель без демонтажу панелі. По-друге, якщо кабель нагріється, горючий наповнювач спалахне зсередини. По-третє, при торканні металевої поверхні є ризик ураження струмом.
Висновок простий: вся проводка в гаражі зі сендвіч-панелей — відкрита, у жорстких або гнучких ПВХ-трубах, зверху по поверхні стін і стелі.
Що знадобиться: матеріали та інструменти
Перед монтажем складіть список матеріалів. Якщо замовляєте гараж у prebuild — ми допоможемо скласти перелік під ваш конкретний проект.
Кабель: ВВГнг-LS або NYM
Для гаражу підходять два типи кабелів.
ВВГнг-LS — основний вибір. Літери «нг» означають «не горить», «LS» — з пониженим димовиділенням. Саме такий кабель повинен бути в гаражі зі сендвіч-панелей. Його можна прокладати у трубах і по поверхні.
NYM (або аналог — ВВГ із зовнішньою оболонкою) — трохи м’якший і простіший у монтажі. Теж підходить, але коштує дорожче.
Перерізи: – Освітлення — 1,5 мм². – Розетки (інструменти, зарядки) — 2,5 мм². – Силове обладнання (компресор, підйомник, зварювальний апарат) — 4–6 мм², залежно від потужності пристрою.
Ніякого АППВ (плоского алюмінієвого кабелю) і ніяких кабелів без маркування «нг» — це базова вимога пожежної безпеки.
ПВХ-гофротруба і жорстка ПВХ-труба
Обидва варіанти допустимі, але для різних ділянок.
Жорстка ПВХ-труба (ПВХ-труба для електромонтажу, маркування ПВХ або ЕТ) — ідеальна для прямих ділянок: уздовж стіни, по стелі, горизонтальні траси. Виглядає охайно, добре тримає форму, проста у кріпленні.
Гнучка ПВХ-гофротруба (гофрорукав) — для складних ділянок: обходи стиків панелей, входи в підрозетники, спуски до розеток. Там, де потрібно обігнути кут або зайти під кутом — гофра незамінна.
Ніякої металевої гофри в гаражі зі сендвіч-панелей. Металева гофра сама є провідником і від короткого замикання вас не захистить — навпаки.
Кабель-канали
Для горизонтальних ділянок уздовж стін (наприклад, лінія розеток на робочому столі) зручно використовувати пластикові кабель-канали. Вони кріпляться саморізами до металу панелі і акуратно закривають кабель.
Кабель-канал — не обов’язковий елемент, але якщо в гаражі є верстак або стіна з кількома розетками поруч, кабель-канал зробить монтаж акуратним і дозволить легко додати лінію в майбутньому.

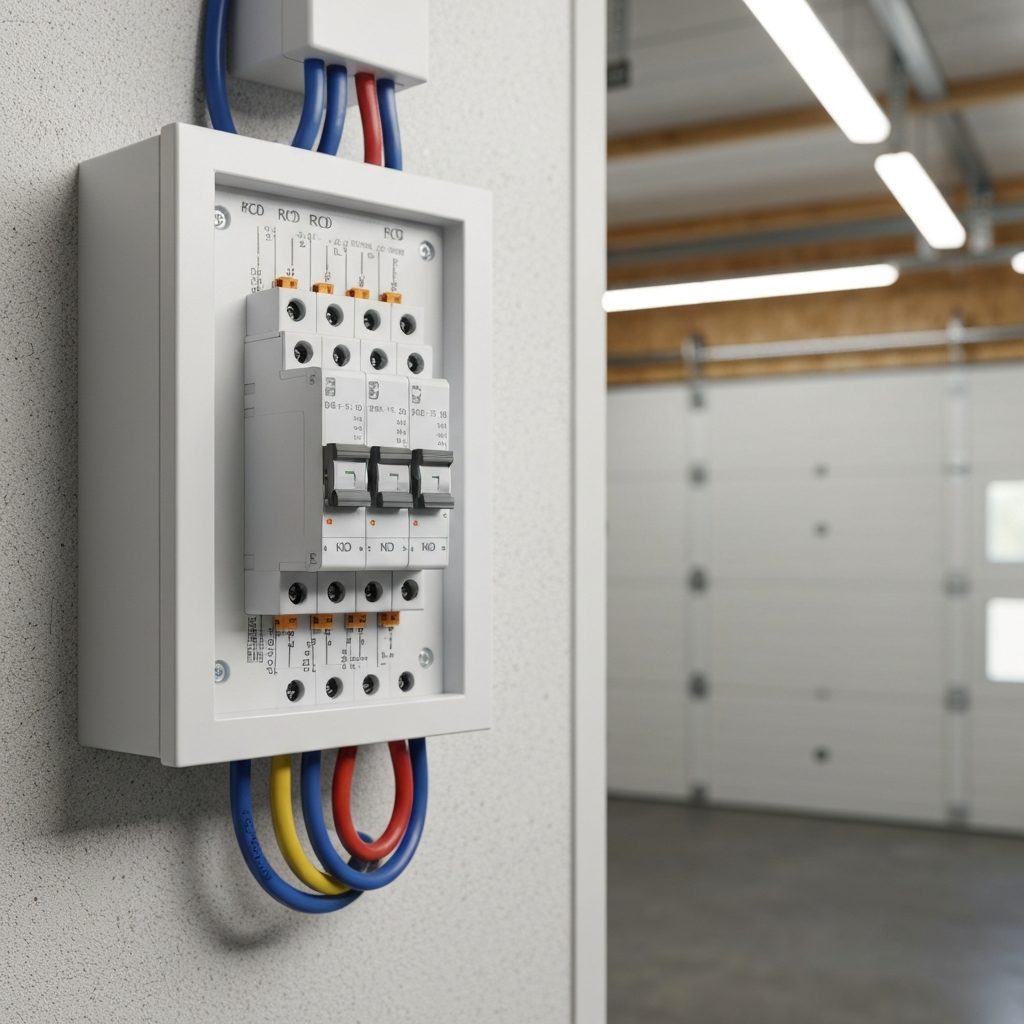

Автоматичні вимикачі, УЗО, щиток
Мінімальний набір щитка для гаражу: – Вхідний автомат — на весь гараж, за ним усе відключається. – Автомат на освітлення — 10 А. – Автомат на розетки — 16 А. – Автомат на силову лінію — 25–32 А (якщо є компресор або зварювальний апарат). – УЗО (або диференціальний автомат) — обов’язково. Захищає від ураження струмом при витоку. У вологому середовищі гаражу це не рекомендація, а вимога безпеки.
Щиток — металевий або пластиковий, ступінь захисту не нижче IP44 (захист від бризок). Розміщується на вході — щоб у разі аварії можна було швидко відключити все.
Схема електропроводки в гаражі зі сендвіч-панелей
Перш ніж брати інструмент, намалюйте схему. Не обов’язково на папері з розрахунками — достатньо простого плану: де щиток, де розетки, де світильники, куди йдуть лінії.
Введення кабелю в гараж
Є два способи завести кабель з мережі до гаражу.
Підземний ввід — надійніший і безпечніший. Кабель прокладається у землі (на глибині не менше 70 см у захисній трубі або бронекабель), заходить через підлогу або цоколь. Мінус — складніший монтаж, але плюс — кабель захищений від пошкоджень і гарно виглядає. Про особливості фундаменту під гараж зі сендвіч-панелей — докладно в нашій статті «Фундамент під гараж зі sandwich-панелей».
Повітряний ввід — простіший і дешевший. Від стовпа або будинку до гаражу простягується кабель (або дріт СІП в ізоляції) по повітрю. Мінімальна висота — 6 м над дорогою, 3,5 м — над пішохідною зоною. Захист кабелю на вводі в гараж — сталева труба або куточок.
Розміщення щитка
Щиток розміщується одразу при вході. Зручно — одразу відключити при потребі. Висота — 1,5–1,7 м від підлоги (на рівні очей, легко дотягнутися). Кріпиться до панелі через дюбелі або саморізи по металу.
Лінії освітлення і розеток — окремі автомати
Правило просте: освітлення і розетки — завжди на різних автоматах. Якщо спрацював автомат на розетки (перевантаження від інструменту), освітлення залишається — ви не залишитесь у темряві в розпал роботи.
Типова схема гаражу 3×6 м: – 1 лінія освітлення: 3–4 світильники по периметру + ліхтар над ямою. – 1 лінія розеток: 4–6 розеток на рівні 0,9–1,2 м від підлоги. – 1 силова лінія: для компресора, зварювання, або підйомника.
Окрема лінія для силового обладнання
Компресор, зварювальний апарат, підйомник — все це споживає великий струм. Якщо підключити їх до тієї ж лінії, що розетки для інструменту, автомат буде постійно спрацьовувати.
Рішення: окрема лінія від щитка з кабелем 4–6 мм² і автоматом 25–32 А. Ця лінія заходить до силової розетки біля місця роботи — і живить тільки великий інструмент.

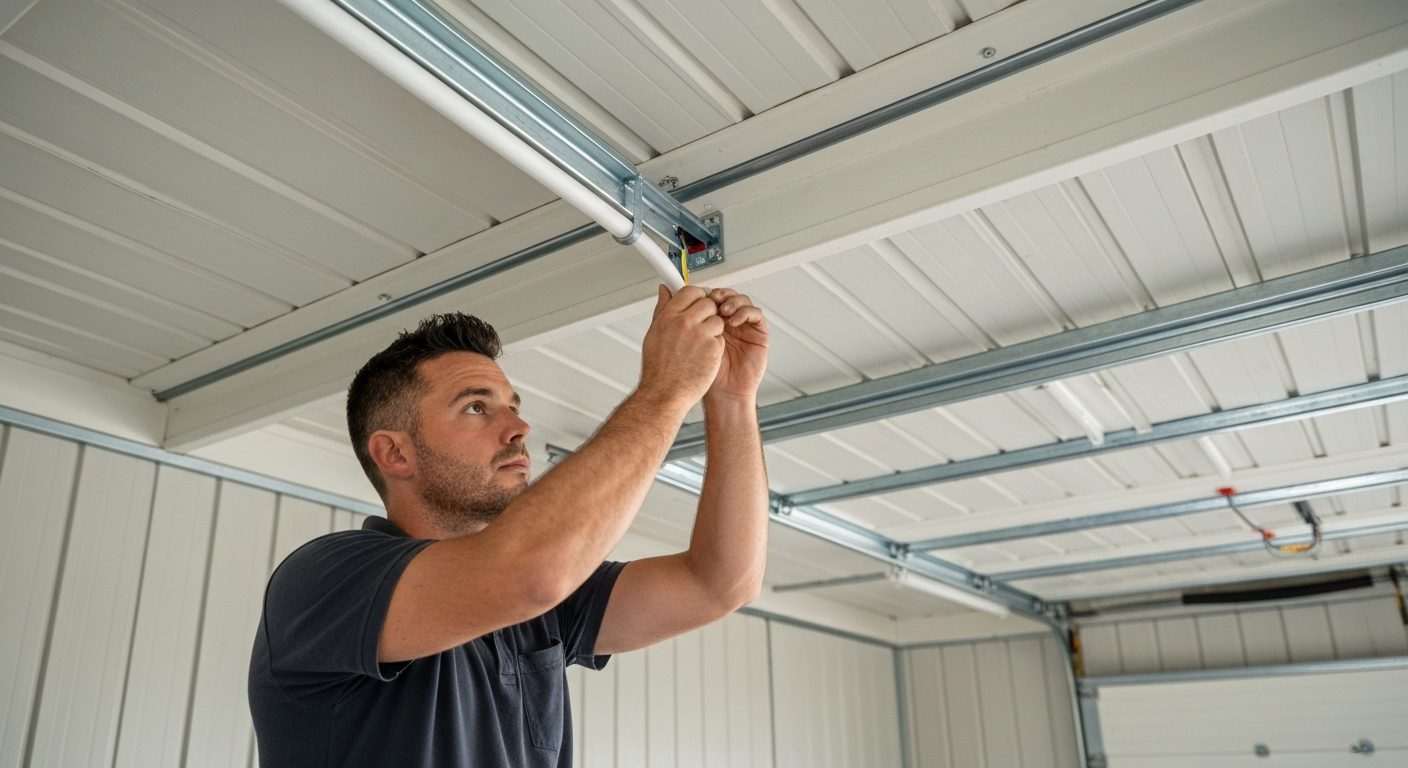

Як правильно прокласти кабель по сендвіч-панелях
Це найважливіший практичний розділ. Тут детально — кроки від розмітки до підключення.
Розмітка трас
Спочатку нанесіть траси на стіни і стелю. Використовуйте відбивальний шнур або рівень. Траси мають бути строго горизонтальними або вертикальними — це і виглядає охайно, і відповідає нормам (легше знати, де кабель, щоб не просвердлити його через рік при кріпленні полки).
Відмітьте місця: – Щиток — точка відліку. – Всі розетки (висота 0,9–1,2 м від підлоги). – Всі вимикачі (висота 0,8–1,0 м). – Всі світильники на стелі. – Розподільчі коробки (де лінії розгалужуються).
Кріплення гофротруби на металеву поверхню
Сендвіч-панель — металева поверхня. Є три способи кріпити трубу.
Саморізи по металу з пластиковими кліпсами — найнадійніший варіант. Кліпса для гофротруби або жорсткої ПВХ-труби кріпиться саморізом 3,5×25 мм до сталевої обшивки. Крок кліпс — кожні 40–60 см для жорсткої труби, кожні 30–40 см для гофри. Просто, дешево, надійно.
Промисловий двосторонній скотч 3M (серія 4000 або аналог) — можна використовувати для легких кабель-каналів, але не для гофри з кабелем. Скотч не тримає під вагою кабелю і при значних температурних перепадах (а гараж — неопалюваний простір) відклеюється.
Спеціальні кліпси з самосвердлильним хвостовиком — зручно, якщо немає дриля: вкручується рукою або шуруповертом прямо в метал без попереднього свердління. Підходить для металу товщиною до 1 мм (зовнішня обшивка більшості сендвіч-панелей — 0,5–0,6 мм).
Що не використовувати: пластилін, піну, будь-яке тимчасове кріплення. Труба з кабелем повинна бути закріплена назавжди.
Обходи з’єднань панелей
Стики між панелями — критичне місце. Там є зазор або ущільнювач. Кабель у гофрі не можна укладати впритул до стику так, щоб між панелями затискалась труба. При температурному розширенні металу труба потріскається, а кабель може пошкодитися.
Як правильно: у місці стику прокладайте гнучку гофру з невеликим запасом (петлею 5–8 см) або обходьте стик, перекладаючи трасу на 15–20 см убік. Якщо гофра йде крізь отвір у стиковій рейці — використовуйте гумове ущільнення (муфту-ущільнювач), щоб метал не перетирав пластик.
Введення труб у підрозетники і розподільчі коробки
У гаражі зі сендвіч-панелей підрозетники кріпляться накладно (не тонуть у стіну). Це накладні підрозетники або розетки в корпусі з кришкою IP44.
Введення гофри в підрозетник — через гумову втулку або перехідник-штуцер. Без втулки: при вібрації (від роботи компресора, наприклад) гофра перетиратиме кабель об краї отвору.
Розподільчі коробки — теж накладні, з кришками, які відкриваються. Маркуйте кожну коробку: «освітлення», «розетки», «силова» — через рік будете вдячні собі. Кришки не замуровуйте і не закривайте назавжди: доступ для огляду і ремонту — обов’язковий.
Заземлення в гаражі зі сендвіч-панелей
Заземлення в металевому гаражі — тема, про яку мовчать усі конкуренти. Між тим це найважливіший елемент безпеки.
Навіщо заземлювати металеві панелі окремо
У цегляному гаражі заземлення потрібне для щитка і металевих корпусів обладнання. У гаражі зі сендвіч-панелей до цього списку додається вся металева обшивка стін і стелі.
Чому? Тому що при пробої ізоляції кабелю, що прокладений у трубі, напруга може перейти на металеву поверхню панелі через кліпсу або точку кріплення. Якщо панель не заземлена — вся поверхня стіни опиниться під потенціалом, і дотик до неї стане смертельно небезпечним.
Заземлена панель — при пробої струм піде в землю через PE-провідник, а не через людину.
Контур заземлення: матеріали і глибина
Стандартний контур заземлення для гаражу — три металеві штирі (куточок 50×50×5 мм або круглий прут діаметром 12–16 мм), заглиблені на 2–3 м, з’єднані між собою горизонтальним провідником (смуга 40×4 мм або той самий прут).
Розміщення: зовні гаражу, на відстані 1 м від фундаменту. Штирі вбивають у землю і з’єднують між собою зварюванням або болтовим з’єднанням. Від контуру до щитка прокладається мідний провід 6–10 мм² або сталева смуга.
Глибина обумовлена тим, що потрібно дістатися до вологого шару ґрунту — там найкращий контакт. Верхній сухий шар (особливо влітку) — поганий провідник.
З’єднання металевої обшивки між собою і підключення до PE
Після того як контур заземлення готовий і підключений до PE-шини в щитку, потрібно з’єднати між собою всі металеві елементи гаражу:
- Металева обшивка стін і стелі (з’єднується провідником 4–6 мм² між панелями в одному з стиків).
- Металеві ворота (з’єднуються гнучким провідником до найближчої панелі — з’єднання через шарнір не вважається надійним).
- Металеві рейки і Z-профілі каркаса.
Усі ці елементи через PE-провідник ідуть до заземлювального контуру. Перевірити наявність з’єднань можна тестером у режимі прозвонки: між будь-якою точкою металевої обшивки і PE-шиною щитка повинен бути нуль опору.
Перевірка опору: норма — не більше 4 Ом
Після монтажу контур заземлення перевіряється спеціальним приладом — вимірювачем опору заземлення. Норма для приватного споживача — не більше 4 Ом (ПУЕ, ДСТУ). Якщо опір вищий — потрібно або додати штирі, або краще сполучити їх між собою.
Якщо ви не впевнені в результаті — замовте вимірювання у сертифікованій лабораторії. Це коштує недорого і дає офіційний протокол, що може знадобитися при страховці або оренді.
Освітлення і розетки: де і як розміщувати
Освітлення і розетки — те, з чим ви будете мати справу щодня. Тому варто продумати розташування один раз і зробити правильно.
Висота розеток і вимикачів
Стандартна висота розеток у гаражі — 0,9–1,2 м від підлоги. Це зручно: під час роботи з інструментом не треба нахилятися і не треба тягнутися вгору. Силова розетка для компресора або підйомника — може бути нижче, 0,5–0,6 м, щоб шнур не звисав.
Вимикачі — 0,8–1,0 м від підлоги. Ви вмикаєте і вимикаєте світло рукою, що природно опускається з ліктя — саме ця висота.
Усі розетки в гаражі мають бути класу захисту не нижче IP44 — захист від бризок. Гараж — вологе середовище: мий підлогу, мий машину, волога від снігу і дощу на авто.
Кількість і потужність світильників
Для нормального освітлення гаражу 3×6 м потрібно не менше 4–6 LED-світильників загальною потужністю 100–150 Вт (або рівноцінний потік у люменах: 3000–4500 лм для робочого простору).
LED-світильники — оптимальний вибір. Низьке споживання, довгий термін служби, не нагріваються. Використовуйте промислові IP44 або IP65 — вони розраховані на вологе та запилене середовище.
Люмінесцентні лампи (трубки Т8) — дешевші у покупці, але споживають більше і зимою можуть гудіти або не запускатися при низьких температурах. Для неопалюваного гаражу — не найкращий вибір.
Лампи розжарювання і галогенні — забудьте. Вони нагріваються до 200–300°С і в гаражі з горючим наповнювачем панелей є прямим ризиком.
Освітлення оглядової ями: 12В і трансформатор
Якщо в гаражі є оглядова яма, для освітлення всередині ями обов’язково використовується низьковольтне живлення — 12В. Це вимога безпеки: у вологому замкненому просторі 220В є смертельно небезпечним.
Схема: у щитку або біля ями встановлюється понижувальний трансформатор 220/12В. Від нього — кабель до 12В-світильника в ямі (герметичний, з захисним склом). Кабель у ямі — в захисній трубі або бронекабель.
Використовувати звичайний 220В-подовжувач у ямі — заборонено.
Вуличний ліхтар над воротами
Зручний, але часто забуваний елемент: вуличний ліхтар над воротами гаражу. Підключається від тієї ж лінії освітлення або від окремого автомата, якщо хочете керувати ним незалежно.
Вимоги: IP65 (вулична експлуатація), LED, краще з датчиком руху — не треба думати, чи вимкнув ліхтар при виїзді.
Пожежна безпека при монтажі електрики в металевому гаражі
Гараж — місце з підвищеним ризиком пожежі: паливо, мастила, інструмент з моторами. Тому пожежна безпека в електромонтажі — не формальність.
Вибір негорючих матеріалів
Все, що стосується проводки, повинно мати маркування «нг» (не горить) або «нг-LS» (не горить, з пониженим димовиділенням).
- Кабель: ВВГнг-LS або NYM. Жодних кабелів без маркування нг.
- Труби: тільки ПВХ (самозатухаючий пластик). Поліетиленові гнучкі труби (вони жовті або синій) — не підходять: горять.
- Підрозетники і коробки: повинні бути з ПВХ або самозатухаючого пластику. Метал — ще кращий варіант.
УЗО — обов’язково чи ні
Обов’язково. В гаражі зі сендвіч-панелей і навіть у звичайному гаражі УЗО — не опція, а вимога безпеки.
УЗО (пристрій захисного відключення) реагує на витік струму — ситуацію, коли частина струму йде не туди (наприклад, через пошкоджену ізоляцію або через людину). При витоку від 10–30 мА УЗО миттєво відключає лінію. Це рятує від ураження струмом і від початку пожежі від тліючої ізоляції.
Рекомендований параметр для гаражу: УЗО 30 мА (стандартне побутове). Для лінії оглядової ями — 10 мА (підвищений захист).
Куди не можна класти кабель
- Безпосередньо по металевій поверхні без захисної труби.
- Всередину сендвіч-панелі між листами.
- В місцях, де кабель затискається між панелями або металевими рейками.
- Поруч з пальним (паливопроводи, каністри) без додаткового захисту.
- Під підлогою без захисної металевої труби.
Часті питання (FAQ)
Чи можна ховати дроти всередину сендвіч-панелі?
Ні. Прихований монтаж кабелю між листами сендвіч-панелі — заборонений. По-перше, наповнювач (пінополіуретан або пінополістирол) горить і тліє при нагріванні. По-друге, ви не зможете замінити або перевірити кабель без руйнування панелі. По-третє, при пошкодженні кабелю пожежа розвивається всередині стіни, непомітно.
Скільки автоматів потрібно в щитку гаража?
Мінімум — три автомати і одне УЗО: освітлення (10 А), розетки (16 А), введення (25–32 А) і УЗО на весь щиток або на кожну групу окремо. Якщо є силове обладнання (компресор, підйомник, зварювальний апарат) — ще один автомат на 25–32 А. Якщо є оглядова яма з освітленням — ще один автомат і окреме УЗО на 10 мА.
Чи обов’язковий УЗО в гаражі?
Обов’язковий. Гараж — вологе приміщення з металевими поверхнями і підвищеним ризиком пошкодження ізоляції. УЗО 30 мА захищає від ураження струмом і від пожежі внаслідок витоку. Без УЗО ви ставите під ризик і себе, і будову.
Яку лампу використовувати для оглядової ями?
Тільки 12В — понижувальний трансформатор і 12В-світильник у герметичному корпусі. Використання 220В у вологому замкненому просторі ями — пряма загроза ураженням струмом. Підключати звичайний подовжувач або настільну лампу в яму не можна.
Чи треба дозвіл на підключення гаражу до мережі?
Це залежить від вашого постачальника електроенергії і характеристик підключення. Якщо потужність підключення до 15 кВт (звичайний гараж — набагато менше) і у вас уже є точка введення на ділянці — зазвичай достатньо повідомлення. Якщо підключаєтесь вперше або потрібна нова технічна умова від оператора системи розподілу — потрібне технічне завдання і договір з ОСР. Уточнюйте у вашому постачальнику.
Чи можна зробити проводку в гаражі самостійно?
Можна, якщо ви розумієте основи електромонтажу і дотримуєтеся правил безпеки. Закрита прокладка кабелю в ПВХ-трубах, з правильним заземленням і УЗО — це не надзвичайно складно. Але якщо є сумніви щодо заземлення, введення або схеми — краще запросити електрика хоча б для перевірки і вимірювання опору заземлення. Помилки в заземленні і схемі щитка — найнебезпечніші.
Що робити, якщо немає заземлення на ділянці?
Зробити власний контур заземлення — три штирі в землі, з’єднані між собою. Це невелика робота: при наявності кутника і кувалди або ручного ударника робиться за пів дня. Альтернатива — використати систему TN-C-S (якщо у вашого постачальника є PE-провідник у мережі) і заземлити від нього. Уточнюйте у постачальника електрики.
Скільки коштує зробити проводку в гаражі?
Вартість залежить від розміру гаражу, кількості ліній, типу щитка і наявності оглядової ями. Прорахуємо під ваш конкретний проект — залиште заявку, і ми розберемо ваш кейс за 1 робочий день.
