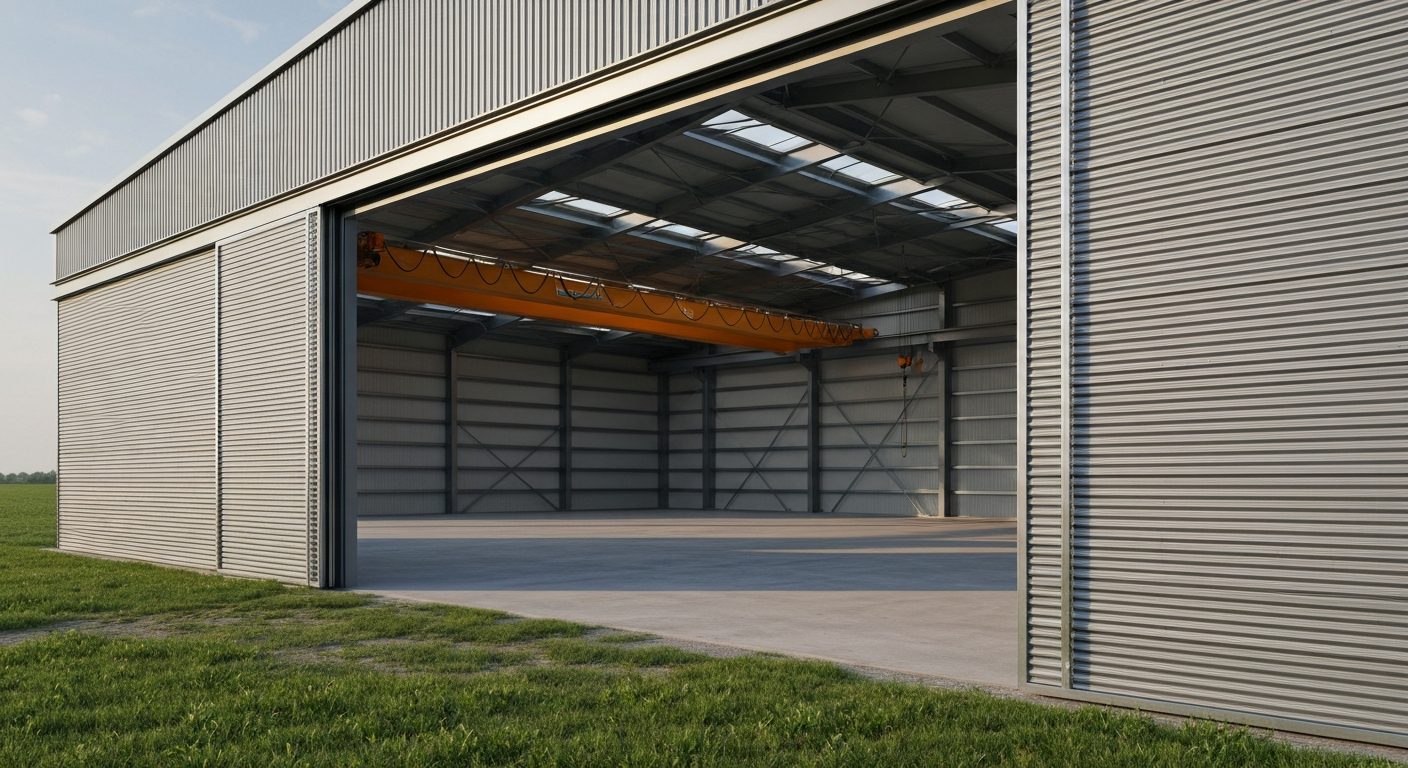

Мастерская или цех из сэндвич-панелей: высота потолка и вентиляция

Цех или мастерская из сэндвич-панелей строится вдвое быстрее кирпичного и обходится дешевле. Но если неправильно рассчитать высоту потолка или не заложить нагрузку на пол под технику — переделывать придётся за свой счёт. В статье — конкретные параметры в зависимости от вида работ и чеклист заказчика.

Почему цех или мастерскую строят из сэндвич-панелей

Сэндвич-панель — это металлический каркас с утеплителем внутри. Три слоя: внешний металл, утеплитель (PIR, минвата или PUR), внутренний металл. Снаружи выглядит как аккуратное промышленное здание. Внутри — тепло и сухо.

Почему предприниматели и фермеры выбирают сэндвич-панели для цехов и мастерских?

Скорость возведения. От заказа до готового здания — 4–8 недель. Каркас собирается как конструктор. Монтажная бригада ставит средний цех 12×18 м за 1–2 недели. Кирпичное строительство того же объёма заняло бы 4–6 месяцев и больше.

Стоимость ниже, чем у кирпича и бетона. Не нужен тяжёлый фундамент, нет мокрых процессов зимой, меньше трудозатрат. Каркасное здание обходится существенно дешевле капитального — без потери качества для производственных задач.

Теплоизоляция — работать зимой. Панели 100 мм держат тепло лучше, чем 50 см кирпича. Слесарь, столяр, механик — все могут работать в цеху при минус 15 на улице, если правильно подобрано отопление.

Гибкость на будущее. Вырос бизнес — достройте пролёт. Перенесли производство — конструкцию можно демонтировать и перевезти. С кирпичом так не получится.

Пожарная безопасность. Минватный наполнитель не горит. Класс огнестойкости EI 60–150 — это соответствует требованиям для большинства производственных объектов. Для пищевого производства, химии, деревообработки — это важно не только для нормативов, но и для страхования.

Какая высота потолка нужна — зависит от вида работ

Это главная ошибка при заказе цеха. Заказчик думает: «сделаю 4 метра, и хватит». А потом оказывается, что кран-балка не монтируется, комбайн не въезжает, а вытяжка над станком упирается в потолок.

Высота потолка — это не вопрос вкуса, это техническое требование. И оно напрямую зависит от того, что вы будете делать внутри.

Слесарная мастерская, небольшое производство без техники

Если у вас слесарный верстак, сварочный аппарат, токарный станок и нет кранового оборудования — высоты 3,5–4,5 м хватит для комфортной работы.

3,5 м — абсолютный минимум. Человек может встать на верстак или стремянку, провести вентиляционный канал под потолком. 4,5 м — комфорт: есть куда поднять лебёдку на цепи, подвесить освещение, протянуть коммуникации.

Если нужна кран-балка — считаем отдельно.

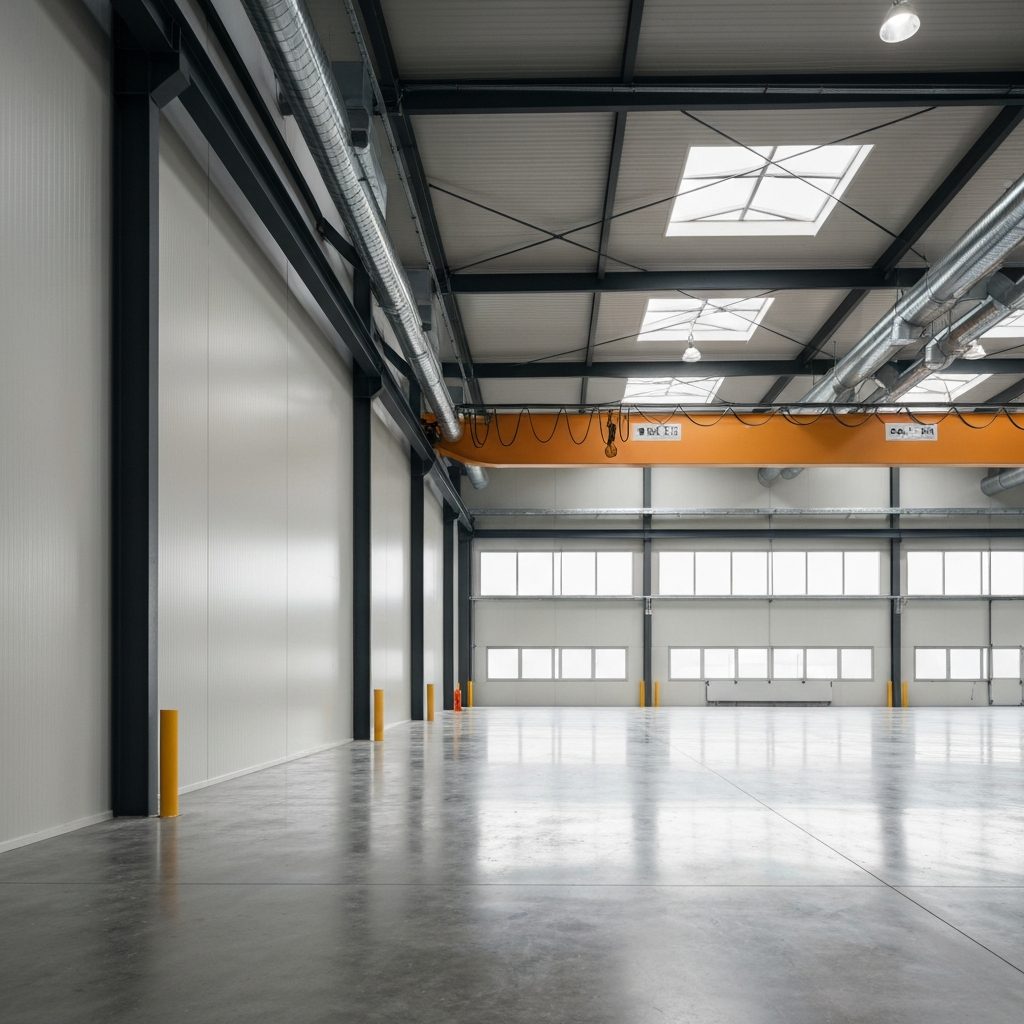

Цех с кран-балкой или мостовым краном

Кран-балка — самая распространённая ошибка в проектировании производственных цехов из сэндвич-панелей. Заказчики либо не закладывают её заранее, либо думают, что сэндвич-панель «не выдержит».

Расставим точки над «и».

Сэндвич-панель кран не держит. Кран-балка крепится к колоннам несущего каркаса. Нагрузка от крана и груза передаётся на фундамент через металлические колонны — не через панели. Панель — ограждающая конструкция. Она держит тепло, а не груз. Поэтому здание из сэндвич-панелей отлично подходит для цехов с кранами.

Но высота потолка зависит от грузоподъёмности и высоты подъёма:

• Кран-балка 0,5–1 т, подъём до 2–2,5 м → минимальная высота потолка 5,0–5,5 м
• Кран-балка 2–5 т, подъём до 3–4 м → минимальная высота потолка 6,0–7,0 м

Почему так? Расчёт простой: высота подъёма + конструкция крана (0,8–1,2 м) + запас безопасности (0,3–0,5 м) + высота монорельса = высота до низа несущей балки. И ещё нужно, чтобы между грузом и потолком оставалось место для манёвра.

Мастерская для техники — тракторы, комбайны, грузовики

Сельскохозяйственная техника высокая. Кабина комбайна — до 4 м. Открытый капот грузовика — под 4,5 м. Если нужно залезть на крышу или снять двигатель краном — ещё больше.

Параметры для мастерской под сельхозтехнику:

• Высота ворот: минимум 4,0–4,5 м (под самую высокую машину, которая будет въезжать)
• Высота потолка: от 5,0 м — чтобы открыть капот и иметь место для работы
• Ширина пролёта: от 12 м — для разворота трактора с навесным оборудованием

Если в мастерской будет и техника, и кран-балка — проектируем под кран. Он задаёт максимальную высоту.

Деревообрабатывающий или металлообрабатывающий цех

Станки с ЧПУ, циркулярная пила, фрезер, токарный станок — высота самого оборудования 1,5–2,5 м. Но над станком нужна вытяжка: над деревообрабатывающим — пылесборник, над сварочным постом — зонт.

Минимальная высота потолка для таких цехов: от 4,5 м. Если планируете проложить воздуховод над станками — закладывайте +0,8–1,0 м сверху на коммуникации.

Таблица: Вид работ — минимальная высота потолка

Вид работ	Мин. высота потолка	Примечания
Слесарная мастерская (без крана)	3,5–4,5 м	Стандарт для большинства
Кран-балка до 1 т	5,0–5,5 м	Подъём до 2,5 м + запас
Кран-балка 2–5 т	6,0–7,0 м	Подъём до 4 м + запас
Мастерская для сельхозтехники	от 5,0 м	Высота въезда 4–4,5 м
Деревообработка (с вытяжкой)	от 4,5 м	+0,8–1 м на воздуховод

Нагрузка на пол: что заложить сразу

Пол — вторая по частоте ошибка при заказе производственного помещения. Заказчик говорит: «сделайте стандартный бетонный пол». А потом заезжает погрузчик — и через год появляются трещины.

Бетонный пол в цеху рассчитывается под конкретную нагрузку. Сделать его тонким и потом усилить — это лишние расходы. Правильно заложить с самого начала — это грамотное решение.

Обычная мастерская — люди плюс станки

Если в цеху ходят люди, стоят станки и нет тяжёлой техники — стандартная промышленная нагрузка 0,5–1,5 т/м². Для этого достаточно армированного бетонного пола от 15–20 см.

Армирование — сетка или прутки в зависимости от площади и грунтовых условий. Без армирования бетон от температурных перепадов трескается уже через 2–3 года.

Под вилочный погрузчик или тяжёлую технику

Погрузчик грузоподъёмностью 1,5–3 т — это не просто «тяжёлая машина». У него небольшая площадь опоры колёс. Давление на пол в точке опоры — 3–5 т/м².

Это в 3–5 раз больше, чем от человека со станком.

Что нужно:

• Бетон от 25–30 см толщиной
• Усиленное армирование — особенно в зонах проезда и разгрузки
• Отсутствие швов в зонах, где погрузчик останавливается или разворачивается

Если планируете вилочный погрузчик — скажите об этом на этапе заказа. Уточним осевую нагрузку на колесо и заложим нужные параметры пола.

Под стационарное тяжёлое оборудование — пресс, станок с ЧПУ

Пресс, тяжёлый токарный станок или станок с ЧПУ — это локальная нагрузка под фундаментный болт: 5–10 т/м² и более.

Общего пола здесь недостаточно. Под тяжёлое оборудование проектируется отдельно: либо локальное утолщение бетона, либо ленточный фундамент под станину. Производитель оборудования предоставляет технические требования к фундаменту — их нужно иметь ещё до начала проектирования цеха.

Пол под кран-балку

Кран-балка передаёт нагрузку на колонны, а не на пол — это мы уже выяснили. Но если груз опускается на пол, то нагрузка от груза — это нагрузка на пол.

Если кранами опускают грузы свыше 1 т: пол от 25 см армированный, без швов в зоне опускания.

Таблица: Тип нагрузки — спецификация пола

Тип нагрузки	Толщина бетона	Армирование
Люди + станки	от 15 см	стандартное
Вилочный погрузчик до 3 т	от 25–30 см	усиленное
Тяжёлая техника, пресс	от 30–35 см	усиленное + локальные фундаменты

Вентиляция в цеху из сэндвич-панелей: естественная или принудительная

Сэндвич-панель — герметичная конструкция. Щелей нет. Естественной вентиляции через стены и кровлю не существует. Это значит: если не заложить вентиляцию на этапе проекта — людям и оборудованию будет плохо.

Хорошая новость: вентиляционные отверстия и крепления в панельном здании стоят копейки. Сделать их после монтажа — дороже и нарушает герметику.

Естественная вентиляция

Самое простое и дешёвое решение: форточки или фрамуги в стеновых панелях, кровельный фонарь (открытая секция на коньке кровли).

Подходит для:

• Складских помещений с редким посещением
• Мастерской без сварки и химии
• Гаража для хранения техники

Не подходит для:

• Сварочный цех — дыма и аэрозолей слишком много
• Деревообработка — пыль нужно выводить активно
• Пищевое производство — нормативы требуют принудительного воздухообмена
• Химическое производство — пары вредных веществ, нужна вытяжка

Принудительная приточно-вытяжная вентиляция

Для постоянного пребывания людей в цеху — принудительная вентиляция обязательна. Система подаёт свежий воздух и выводит отработанный.

Параметр кратности воздухообмена:

• Мастерская со сваркой или покраской: 10+ об/ч
• Производственный цех с постоянным персоналом: 3–5 об/ч
• Склад с редким персоналом: 1–2 об/ч

Кратность — это сколько раз в час полностью меняется воздух в помещении. Чем больше вредных выделений — тем выше нужная кратность.

Каналы для вентиляции нужно прокладывать на этапе проекта. После монтажа стен и кровли сделать проёмы в панелях можно, но дороже и сложнее.

Локальная вытяжка над источником вредных выделений

Иногда принудительная вентиляция всего цеха — избыточно. Достаточно вытяжки непосредственно над источником:

• Сварочный пост: зонт-вытяжка над постом. Дым и аэрозоли выводятся локально, не распространяются по всему цеху.
• Деревообрабатывающий станок: подключение к цеховому пылесборнику. Стружка и пыль летят сразу в сборник.
• Покрасочная камера: отдельная вытяжная секция с фильтрами и подпором воздуха.

Если планируете несколько источников — продумайте схему на этапе заказа. Мы заложим нужные отверстия и крепления.

Какая толщина сэндвич-панелей для цеха или мастерской

Толщина панели определяет теплосбережение здания. От этого зависит, сколько будет стоить отопление цеха зимой.

Неотапливаемый цех (только хранение техники, материалов): панели 50 мм — минимально достаточно. Внутри не будет заморозка, но работать там зимой постоянно не получится.

Цех с постоянной работой людей зимой: от 100 мм PIR или минвата. Это позволяет поддерживать рабочую температуру без избыточных затрат на отопление.

PIR или минвата? Два основных утеплителя — и у каждого свои преимущества:

• PIR (жёсткий пенополиуретан) — лучшая теплоизоляция на тот же миллиметр. При одинаковой толщине PIR держит тепло лучше. Но для производственных объектов с повышенной пожарной опасностью может не подойти по нормативам.
• Минвата — не горит. Класс огнестойкости EI 60–150. Для производственных объектов, где требования к пожарной безопасности жёсткие (деревообработка, сварка, пищевое производство) — минвата является основным выбором.

Кровля — всегда от 100 мм, даже если стены тоньше. Через кровлю уходит больше всего тепла, плюс снеговая нагрузка требует соответствующего запаса прочности.

Типовые размеры мастерских и цехов из сэндвич-панелей

Стандартные размеры — это не ограничение. Это отправная точка. Изготавливаем под ваши параметры участка и вид деятельности.

Небольшая мастерская — фермер, малый предприниматель

6×9 м или 6×12 м — базовый размер. Входит один легковой автомобиль или малый трактор, есть место для верстака и стеллажей.

Высота 4,0–4,5 м, одни ворота, без кранового оборудования. Можно расширить позже: достроить параллельный пролёт или пристенную секцию.

Средний производственный цех

12×18 м или 12×24 м — стандартный пролёт для лёгкой промышленности, шиномонтажа, деревообработки, агросервиса.

Высота 5–6 м позволяет установить кран-балку или обслуживать крупную технику. Двое ворот — въезд и выезд — позволяют организовать поток. Боковые двери для персонала.

Большой цех или комплекс

От 18×30 м и больше. Пролёты от 18–24 м без внутренних опор — это для тяжёлого производства, где нужно свободное пространство для перемещения техники.

Такие объекты требуют отдельного проекта несущих конструкций. Рассчитаем нагрузки и подберём каркас.

Таблица: Размер — типовое применение

Площадь	Габариты	Типовое применение
54–80 м²	6×9 м, 6×12 м	Мастерская, ремонтный бокс, фермерский склад
150–220 м²	12×12 м, 12×18 м	Цех лёгкой промышленности, шиномонтаж, деревообработка
300–500 м²	12×24 м, 18×24 м	Средний производственный цех, агросервис
от 500 м²	от 18×30 м	Полноценный производственный комплекс

Что нужно знать перед заказом — чеклист

Чем точнее вы опишете задачу — тем точнее мы рассчитаем. Вот что нужно подготовить перед первым звонком или запросом:

1. Вид работ в помещении. Что будет происходить: сварка, деревообработка, хранение техники, пищевое производство, что-то другое?
2. Кран-балка или мостовой кран. Будет или нет? Если да — какая грузоподъёмность в тоннах и нужная высота подъёма?
3. Вилочный погрузчик или тяжёлая техника. Будет въезд техники внутрь? Какова грузоподъёмность погрузчика?
4. Размеры участка. Ширина и глубина доступного периметра для застройки.
5. Отопление. Нужно или нет? Какой тип — газ, электро, твёрдое топливо?
6. Есть ли фундамент или бетонный пол. Если есть — какие параметры? Если нет — планируете вместе с цехом?
7. Электричество. Трёхфазная сеть 380 В есть на участке или нужно заложить ввод?
8. Ворота. Тип (распашные, секционные, откатные) и количество. Нужны боковые двери для персонала?
9. Дополнительные помещения. Комната мастера, санузел, склад, раздевалка — есть потребность?
10. Регион и сроки. Где находится участок? Когда нужен готовый цех?

С этим списком мы можем дать точный расчёт за 1 рабочий день.

Чем отличается мастерская от цеха при проектировании

Термины «мастерская» и «цех» часто используют как синонимы. Но при проектировании эти объекты имеют разные требования.

Мастерская — меньший объект для штучного или ремонтного производства. Фермер со слесарным верстаком, авторемонтник, столяр-одиночка. Требования к пожарной безопасности, вентиляции и нагрузке на пол — стандартные производственные.

Цех — промышленное помещение с постоянным производственным процессом. Здесь могут быть химические процессы, древесная пыль, сварочные аэрозоли, пищевые продукты. Требования жёстче: класс пожарной опасности, кратность вентиляции, стойкость пола к химии или моющим средствам.

Конкретный пример: предприниматель открывает мясопереработку. Это уже не «мастерская», а пищевое производство с санитарными нормами: пол с уклоном и сливом, стены легкомоющиеся, вентиляция принудительная с подогревом воздуха, противопожарные нормы под пищевой объект.

Скажите нам, что планируете производить — подберём правильную конструкцию и материалы.

Как заказать цех или мастерскую в PreBuild

Мы производим и монтируем сами, без субподрядчиков. Поэтому контролируем каждый этап.

Шаги:

1. Запрос. Описываете задачу: вид работ, размеры, регион. Можно через форму ниже или по телефону.
2. Консультация. Уточняем детали: высота, ворота, кран, пол, вентиляция. Считаем и отправляем коммерческое предложение за 1 рабочий день.
3. Выезд и замер. Выезжаем на участок, проверяем готовность площадки, уточняем детали для проекта.
4. Проект и договор. Фиксируем параметры, подписываем договор. Производство начинается после аванса.
5. Изготовление. Панели и каркас изготавливаем на производстве. Сроки — от 4–8 недель в зависимости от размера и загрузки.
6. Доставка и монтаж. Привозим всё необходимое и монтируем. Средний цех 12×18 м — 1–2 недели монтажа.
7. Сдача. Принимаете готовый объект.

Что входит в «под ключ»: каркас, сэндвич-панели, ворота выбранного типа, кровля, монтаж.

Что не входит, если отдельно не оговорено: фундамент и бетонный пол, электрика, вентиляционные системы, кран-балка. Эти позиции можем взять в комплекс — уточняем при заказе.

Частые вопросы

Сколько стоит цех из сэндвич-панелей? Рассчитываем индивидуально — стоимость зависит от размера, высоты потолка, толщины панелей, типа ворот и комплектации. Расчёт бесплатный и занимает 1 рабочий день. Пришлите размеры и вид работ — посчитаем точно под ваш объект.

Какая минимальная высота для кран-балки? Зависит от грузоподъёмности и нужного подъёма. Для крана 0,5–1 т — минимум 5,0–5,5 м до потолка. Для крана 2–5 т — 6,0–7,0 м. Считаем под конкретный кран при заказе.

Сэндвич-панель выдержит кран-балку? Да. Нагрузка от крана передаётся на колонны несущего каркаса, а не на панели. Панель — ограждающая конструкция, она держит тепло, а не груз. Это распространённое заблуждение, которое останавливает людей от заказа. Каркас рассчитан на крановую нагрузку.

Нужно ли разрешение на строительство цеха? Зависит от площади и типа объекта. Для производственных строений до 500 м² в большинстве случаев — декларативный порядок. Для объектов свыше 500 м² или специального назначения — разрабатывается полный проект. Консультируем при заказе.

Какой пол нужен под вилочный погрузчик? От 25–30 см армированного бетона без швов в зонах проезда. Заложить сразу при заливке — значительно дешевле, чем усиливать потом. Уточните грузоподъёмность погрузчика при заказе — рассчитаем точно.

Какая толщина панелей, если цех отапливается зимой? От 100 мм — стены и кровля. Для неотапливаемого хранения — от 50 мм. Минвата или PIR — зависит от требований пожарной безопасности для вашего вида деятельности.

Сколько времени занимает монтаж? От 1 недели для небольшой мастерской до 4–5 недель для большого цеха. Общий срок от заказа до готового здания — 4–8 недель.

Можно ли потом расширить цех? Да. Конструкция позволяет достроить параллельный пролёт или пристенную секцию. Если планируете расширение в будущем — скажите при заказе: заложим это в проект сразу.

Будет ли тепло зимой в цеху из сэндвич-панелей? С панелями 100 мм и нормальным отоплением — да, тепло. Теплопотери значительно меньше, чем в кирпичном цеху. Сэндвич-панель — значительно лучший утеплитель, чем кирпич или металлопрофиль.

---
